セルフ クリンチング フラッシュ ナット

Self Clinching Flush Nuts

PDFカタログ

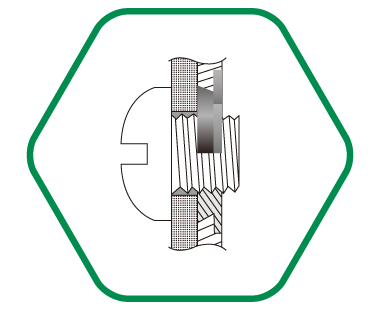

セルフクリンチングフラッシュナットFNS

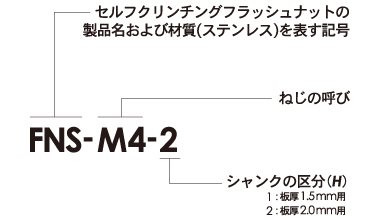

セルフクリンチングフラッシュナットFNS型番構成
セルフクリンチングフラッシュナットFNS

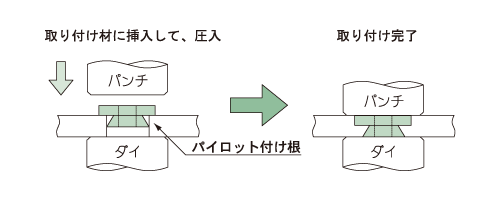

圧入取り付け方法

セルフクリンチングフラッシュナット 取り付け方法
  • 六角部に押された母材がパイロット付け根に流動し、高い締結力と板の両面に出っ張りのない平面が得られます。

仕様および特性

セルフクリンチングフラッシュナットの寸法表 ([ ]内の製品は受注生産になります)

単位(mm)

ねじの呼び ピッチ 型式 D
(最大)
B
±0.1
H
(最大)
取り付け材
ステンレス 最小板厚 取り付け穴径
+0.08
0
*取り付け穴位置
(最小)
M2 0.4 FNS-M2-1 4.35 4.8 1.47 1.5 4.4 6.0
FNS-M2-2 1.97 2.0
M3 0.5 FNS-M3-1 1.47 1.5
FNS-M3-2 1.97 2.0
M4 0.7 FNS-M4-1 7.35 7.9 1.47 1.5 7.4 7.2
FNS-M4-2 1.97 2.0
M5 0.8 [FNS-M5-1] 7.85 8.7 1.47 1.5 7.9 8.0
[FNS-M5-2] 1.97 2.0

*「取り付け穴位置」は、取り付け穴中心と取り付け板の端までの最小距離を表します。

形状・寸法

材質と処理

型式 材質 処理 表面処理
FNS ステンレス鋼 脱脂 -

性能基準と取り付け条件

1kgf=9.8N, 1kgf-mm=9.8N-mm

ねじの呼び 性能基準と取り付け条件
取り付け材
の板厚
(mm)
SECC処理鋼板 A5052アルミ板
取り付け
圧入力
kgf(KN)
軸方向
保持力
kgf(KN)
回転方向
保持力
kgf-cm
(N・m)
取り付け
圧入力
kgf(KN)
軸方向
保持力
kgf(KN)
回転方向
保持力
kgf-cm
(N・m)
FNS-M2-1 1.5 1200(11.7) 75(0.73) 13(1.27) 800(7.8) 70(0.68) 12(1.17)
FNS-M2-2 2.0 1200(11.7) 75(0.73) 13(1.27) 800(7.8) 70(0.68) 12(1.17)
FNS-M3-1 1.5 1200(11.7) 75(0.73) 13(1.27) 800(7.8) 70(0.68) 12(1.17)
FNS-M3-2 2.0 1200(11.7) 75(0.73) 13(1.27) 800(7.8) 70(0.68) 12(1.17)
FNS-M4-1 1.5 1500(14.7) 110(1.07) 35(3.43) 1000(9.8) 110(1.07) 24(2.35)
FNS-M4-2 2.0 1500(14.7) 110(1.07) 35(3.43) 1000(9.8) 110(1.07) 24(2.35)
FNS-M5-1 1.5 1800(17.6) 115(1.12) 60(5.88) 1100(10.7) 140(1.37) 38(3.72)
FNS-M5-2 2.0 1800(17.6) 115(1.12) 60(5.88) 1100(10.7) 140(1.37) 38(3.72)

※性能基準は参考値です。使用条件により数値は変化します。事前に十分なテストを行ってから使用して下さい。
